WLS型无轴螺旋输送机适宜水平和小倾角布置,倾角以不超过15°为宜,如倾斜角度过大请选用GX系列螺旋输送机,或与我公司技术部门联系进行单独设计。WLS型无轴螺旋输送机一直被广泛用于国民经济各部门,如建材、冶金、化工、电力、煤炭、机械、轻工、粮食及食品行业,适宜输送粉状、颗粒状、小块状物料,如水泥、煤粉、粮食、化肥、灰渣、沙子、焦炭等、不宜输送易变质、粘性大、易结块的物料,LXS螺旋输送机工作环境温度通常为-20~40℃,输送物料的温度一般为-20~80℃。
WLS型无轴螺旋输送机结构新颖合理,技术指标,密封性能好,适用性强,整机噪音低,操作维修方便,进出料口布置位置灵活。被广泛地使用在建材、电力、化工、冶金、煤炭、铝镁、机械、轻工、粮食及食品行业:适用于水平或小于20度。倾角,输送粉状和小块物料。螺旋输送机不易输送易变质的、粘性大的、易结块状物料。
WLS型无轴螺旋输送机主要用于输送污泥、栅渣等,输送机输送方向由螺旋叶片的螺旋方向决定,可双向输送。本输送机可密闭输送,防止环境污染。
WLS型无轴螺旋输送机采用全封闭输送和易清洗的螺旋表面,可环境卫生和所送物料不受污染、不泄漏。扭距大、能耗低。由于螺旋无轴,物料不易堵塞, 排料口不堵塞,因而可以较低速度运转,平稳传动,降低能耗。输送量大。输送量是相同直径传统有轴螺旋输送机的1.5倍。 输送距离长。单机输送长度可达60米。并可根据用户需要,无轴螺旋输送机采用多级串联式安装,距离输送物料。能机动工作。
WLS型无轴螺旋输送机结构形式的设计所处理的物料流通,无堵塞;在工作过程中设有排水功能。

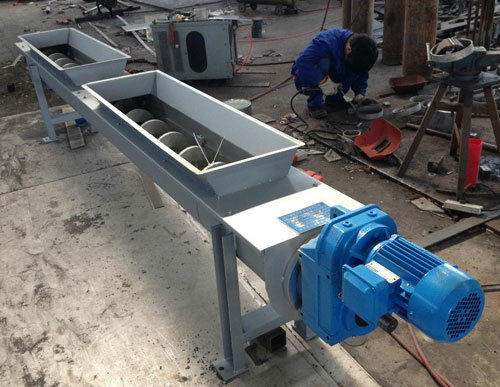

WLS型无轴螺旋输送机主要由无轴螺旋、U型螺旋槽、盖板、衬板、进、出料口、排放口和驱动装置组成,物料由进料口输入,经无轴螺旋推动后,由出料口输出。
WLS型无轴螺旋输送机没有高速运转的零件,至使传输螺旋磨损低,设备能耗省、噪音低。
WLS型无轴螺旋输送机安装方便,只需采用膨胀螺栓将型钢支撑固定在混凝土基础上即可,它既能间歇运行,也能每日24小时连续运行。
WLS型无轴螺旋输送机在电气设计中设有过载保护功能,能满足无轴螺旋输送机全天候 、运行。
中科WLS型无轴螺旋输送机主要特点:
1、承载能力大、 。
2、适应性强、安装维修方便、寿命长。
3、整机体积小、转速高、均匀输送。
4、密封性好、外壳采用无缝钢管制作,端部采用法兰互相连接成一体,刚性好。
WLS系列螺旋输送机主要技术参数:
WLS型 | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
螺旋直径(mm) | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
螺距(mm) | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
转速(r/min) | 140 | 120 | 90 | 90 | 75 | 75 | 60 | 60 | 45 | 35 | 30 |
输送量QΦ=0.33(m3/h) | 2.2 | 7.6 | 11 | 22 | 36.4 | 66.1 | 93.1 | 160 | 223 | 304 | 458 |
功率Pd 1=10m(KW) | 1.1 | 1.5 | 2.2 | 2.4 | 3.2 | 5.1 | 4.1 | 8.6 | 12 | 16 | 24.4 |
功率Pd 1=30m(KW) | 1.6 | 2.8 | 3.2 | 5.3 | 8.4 | 11 | 15.3 | 25.9 | 36 | 48 | 73.3 |
转速(r/min) | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
输送量QΦ=0.33(m3/h) | 1.9 | 5.7 | 18 | 18 | 29.1 | 52.9 | 69.8 | 125 | 174 | 261 | 305 |
功率Pd 1=10m(KW) | 1.0 | 1.3 | 2.1 | 2.1 | 2.9 | 4.1 | 4.7 | 6.8 | 9.4 | 14.1 | 16.5 |
功率Pd 1=30m(KW) | 1.5 | 2.3 | 4.5 | 4.5 | 7 | 8.9 | 11.6 | 20.4 | 28.3 | 42.2 | 49.5 |
转速(r/min) | 90 | 75 | 60 | 60 | 45 | 45 | 35 | 35 | 30 | 20 | 16 |
输送量QΦ=0.33(m3/h) | 1.4 | 4.8 | 15 | 15 | 21.8 | 39.6 | 54.3 | 97 | 149 | 174 | 244 |
功率Pd 1=10m(KW) | 0.9 | 1.2 | 1.9 | 1.9 | 2.5 | 3.4 | 4.3 | 5.4 | 8.1 | 9.5 | 13.3 |
功率Pd 1=30m(KW) | 1.2 | 2.2 | 3.8 | 3.8 | 5.4 | 6.8 | 9.2 | 16 | 24.4 | 28.6 | 39.9 |
转速(r/min) | 75 | 60 | 45 | 45 | 35 | 35 | 30 | 30 | 20 | 16 | 13 |
输送量QΦ=0.33(m3/h) | 1.2 | 3.8 | 11 | 11 | 17 | 31.7 | 46.5 | 73.0 | 99.3 | 139 | 199 |
功率Pd 1=10m(KW) | 0.75 | 1.1 | 1.6 | 1.6 | 2.1 | 3.1 | 3.7 | 4.6 | 5.7 | 7.7 | 11 |
功率Pd 1=30m(KW) | 1.1 | 1.8 | 3.4 | 3.4 | 4.4 | 5.6 | 8 | 14 | 16.7 | 23.2 | 33 |
